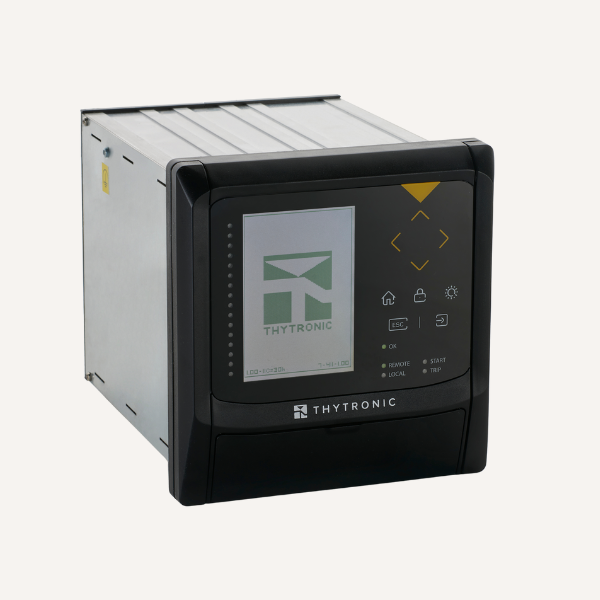

XMR-A Releu de protecție pentru motoare și ramificații

Caracteristici ale releului de protecție XMR-A

Releul XMR-A este utilizat în rețelele de distribuție a energiei electrice cu orice stare a neutrului (izolat, legat la pământ cu rezistență mare sau mică, legat la pământ cu bobină Petersen (neutru compensat) și orice rezistență, conectat direct la pământ) pentru următoarele aplicații tipice:

► protejarea liniilor radiale, a transformatoarelor

► ca sistem de protecție generală (SPG) certificat CEI 0-16 pentru utilizatori activi sau pasivi conectați la rețeaua publică de distribuție, cu posibilă protecție direcțională la pământ 67N (cu pachet hardware opțional).

Sunt disponibile următoarele circuite de măsurare:

► Versiuni cu intrări de la TC
► Curenți trifazici cu curent nominal selectabil independent la 1 A sau 5 A prin intermediul software-ului
► O intrare de curent rezidual cu curent nominal selectabil la 1 A sau 5 A prin intermediul software-ului.

Opțional:

► O intrare suplimentară de curent rezidual cu curent nominal selectabil la 1 A sau 5 A prin intermediul software-ului.
Sau
► O intrare de tensiune reziduală, cu tensiune nominală programabilă în intervalul 50…130 V (UEn = 100 V)

Pentru integrarea funcțiilor de protecție, sunt disponibile funcțiile de eșec la deschiderea întrerupătorului (BF), monitorizarea TC (74CT), monitorizarea VT (74VT), monitorizarea circuitului de declanșare (74TCS), controlul sincronismului și logica programabilă (PLC).
Metodele de calibrare, programare și citire a măsurătorilor și înregistrărilor pot fi implementate prin intermediul unui computer personal cu suport software (ThyVisor) sau prin intermediul comunicației prin bus RS485 sau Ethernet; toate operațiunile de mai sus sunt posibile utilizând tastatura frontală (MMI).

SINCRONIZAREA TIMPULUI

• Soluție îmbunătățită de sincronizare a timpului pentru înregistrarea SOE:
• Protocolul de sincronizare a timpului (PTP) conform standardului IEC 1588
• SNTP

CONECTIVITATE DE REȚEA

• Utilizate pe scară largă în rețelele inteligente și în sistemele de automatizare a substațiilor:
• IEC 61850 Ed. 1/Ed. 2
• IEC 870-5-103
• Modbus (serial/TCP)
• DNP3 (serial/TCP)

SECURITATEA COMUNICĂRII

• Securitatea comunicațiilor prin protocolul de redundanță și pachetul de securitate cibernetică:
• Redundanță continuă de înaltă disponibilitate (HSR)
• Suport pentru protocolul de redundanță paralelă (PRP)
• Protocolul Rapid Spanning Tree (RSTP)
• Securitate cibernetică avansată integrată

MĂSURARE PRECISĂ

• Îmbunătățiri pentru protejarea și analizarea funcționării sistemului de alimentare în condiții de perturbare:
• Până la 5 intrări analogice
• Înregistrare a defecțiunilor prin oscilografie cu 32 de eșantioane pe ciclu
• Măsurare cu 64 de eșantioane pe ciclu pentru precizia elementului de protecție

FUNCȚII

ELEMENTE STANDARD DE PROTECȚIE ȘI CONTROL

• Subcurent – 37
• Supracurent în secvență negativă – 46LT
• Raport curent secvență negativă/pozitivă – I2/I1
• Transformator de imagine termică – 49LT
• Supracurent de fază pe partea H și pe partea L – 50/51
• Supracurent rezidual maxim – 50N/51N(1)
• Supracurent rezidual calculat – 50N/51N (Comp)
• Defecțiune la pământ restricționată de impedanță scăzută – 64REF
• Recloser automat – 79
• Defecțiune întrerupător – BF
• Supraveghere CT – 74CT
• Supraveghere circuit de declanșare – 74TCS
• TRIP la distanță
• Limitare armonică de ordinul doi
• Profiluri multiple (A, B, C, D)
• CEI 0-16

CONFIGURAȚIE OPȚIONALĂ PACHET SOFTWARE

• Supracurent de secvență negativă motor/generator – 46MG
• Supracurent rezidual maxim – 50N/51N(2)
• Rotor blocat – 51LR(48)/14
• Imagine termică motor/generator – 49MG
• Număr maxim de porniri (inhibare repornire) – 66

CONFIGURAȚIE OPȚIONALĂ PACHET HW

• Termic cu sonde Pt100 – 26
• Arc electric
• Supratensiune reziduală – 59N
• Supracurent direcțional la pământ – 67N

FUNCȚII DE COMUNICARE

• Modbus TCP-IP
• Un port Ethernet cu fibră optică dedicat standardului IEC 61850
• Un port Ethernet local RJ45 pentru comunicarea cu software-ul de configurare ThyVisor
• DNP3 TCP-IP
• IEC 60870-5-103
• IEC 61850 Ed. 1 și Ed. 2
