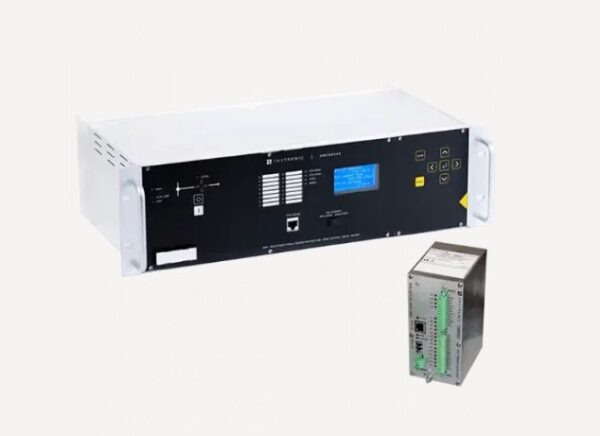

DMC900A3S0 Panou de comandă automată
Panourile de protecție și comandă Thytronic pot fi montate atât pe suporturile secțiunii de medie tensiune, cât și pe linia de înaltă tensiune a stațiilor electrice primare. Aceste dispozitive sunt utilizabile nu numai în nodurile de medie tensiune, ci și în stațiile electrice primare cu neutru legat la pământ sau cu o rezistență de neutru de valoare foarte mică în țările străine în care ENEL este prezentă.
- Descriere
- SPECIFICAȚII TEHNICE
Descriere
Caracteristicile panoului de comandă automată DMC900A3S0
Pe lângă funcțiile de protecție, panoul de control automat DMC900A3S0 oferă funcții de monitorizare și control, cum ar fi supravegherea transformatoarelor de curent (74CT), supravegherea transformatoarelor de tensiune (74VT), supravegherea circuitului de declanșare (74TCS), funcția Syncrocheck, protecția de frecvență EAC (Automatic Load Balancer), logica programabilă (PLC) și reînchiderea automată (79).
Calibrarea, programarea și citirea măsurătorilor și înregistrărilor pot fi gestionate prin intermediul unui PC cu software-ul de suport ThyVisor sau printr-un bus de comunicație Ethernet. Toate aceste operațiuni pot fi efectuate și prin intermediul tastaturii frontale (MMI). În plus, pot fi integrate până la 2 module RIO DMRIS0 externe. Sistemul este conform cu standardele ENEL DMI 900016 și GSTP101, precum și cu standardele de securitate cibernetică. Mai mult, este disponibil un kit de upgrade pentru panourile ENEL, pentru a se conforma cu cele mai recente specificații Enel.
FUNCȚII
ELEMENTE STANDARD DE PROTECȚIE ȘI CONTROL
- SynchroCheck – 25
- Supracurent rezidual maxim – 50N/51N(1)
- Supracurent rezidual calculat – 50N/51N (Comp)
- Supratensiune – 59
- Supratensiune reziduală – 59N
- Supraveghere CT – 74CT
- Supraveghere VT – 74VT
- Declanșare la distanță
- Subtensiune directă – 27CC
- Supracurent de secvență negativă – 46
- Recloser automat – 79
- Defecțiune întrerupător – BF
- Supraveghere circuit de declanșare – 74TCS
- Supratensiune activă direcțională – 32P
- Supracurent de fază direcțional – 67
- Supracurent direcțional la pământ – 67N
- Supracurent de fază partea H și partea L – 50/51
FUNCȚII DE COMUNICARE
- Un port Ethernet cu fibră optică dedicat standardului IEC 61850
- Un port Ethernet local RJ45 pentru comunicarea cu software-ul de configurare ThyVisor
