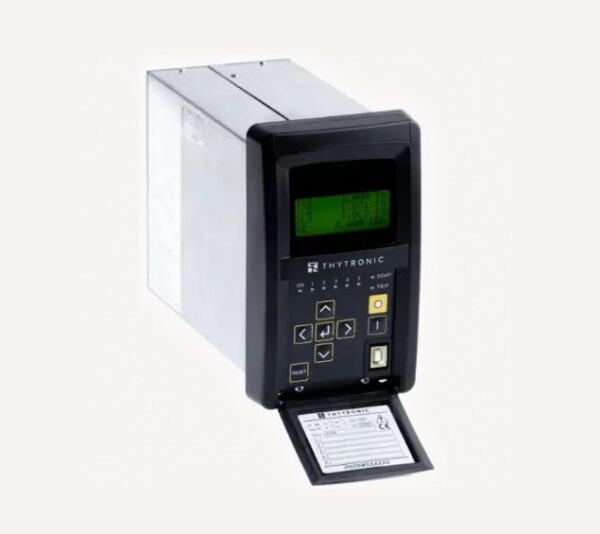

NA21 Releu de protecție pentru surse de alimentare
Releul de protecție NA21 este ideal pentru siguranța rețelelor radiale și a transformatoarelor de putere. În sistemele cu neutru liber la pământ, oferă o protecție fiabilă împotriva defectelor la pământ pe linii de orice lungime. În sistemele cu neutru izolat sau conectat la pământ prin bobină Petersen și/sau rezistență, asigură protecție pe linii de lungime limitată pentru a evita intervențiile nedorite cauzate de curentul capacitiv în timpul defectelor externe.
- Descriere
- SPECIFICAȚII TEHNICE
Descriere
Caracteristicile releului de protecție NA21
Pe lângă protecțiile de curent maxim de fază și rezidual, sunt disponibile următoarele funcții:
► imagine termică pentru protecția liniilor și transformatoarelor;
► curent minim pentru controlul deschiderii întrerupătorului;
► curent maxim de secvență inversă pentru detectarea defectelor asimetrice și a sarcinilor dezechilibrate;
► I2/I1 protecție împotriva întreruperii fazei/fazelor (întrerupere cu linie la sarcină redusă);
► Reînchidere automată.
Releul NA21 integrează, de asemenea, funcția de imagine termică pentru protecția liniilor și transformatoarelor și, datorită configurației hardware și software opționale, este posibilă integrarea funcțiilor precum măsurarea temperaturii prin sonde termometrice Pt100. În ceea ce privește comunicarea și configurarea, releul NA21 este echipat cu un port USB de tip B pentru conectarea la software-ul de configurare ThyVisor, permițând o gestionare personalizată și fiabilă a sistemului.
FUNCȚII
PROTECȚIE STANDARD ȘI ELEMENTE DE CONTROL
- Curent maxim de fază – 50/51
- Reînchidere automată – 79
- Neînchidere întrerupător – BF
- Monitorizare TA de fază – 74CT
- Supraveghere circuit de declanșare – 74TCS
- Curent minim – 37
- Curent invers maxim – 46
- Imagine termică pentru linie/transformator – 49LT
- Curent maxim de secvență inversă transformator – 46LT
- Curent rezidual maxim – 50N/51N(1)
- Reținere a armonicii a doua
- Stocare cronologică a evenimentelor (SER)
- Stocare cronologică a defecțiunilor (SFR)
PACHET SOFTWARE CONFIGURARE OPȚIONALĂ
- Înregistrare oscilografică (DFR)
PACHET HW CONFIGURAȚIE OPȚIONALĂ
- Termică (sonde termometrice Pt100) – 26
