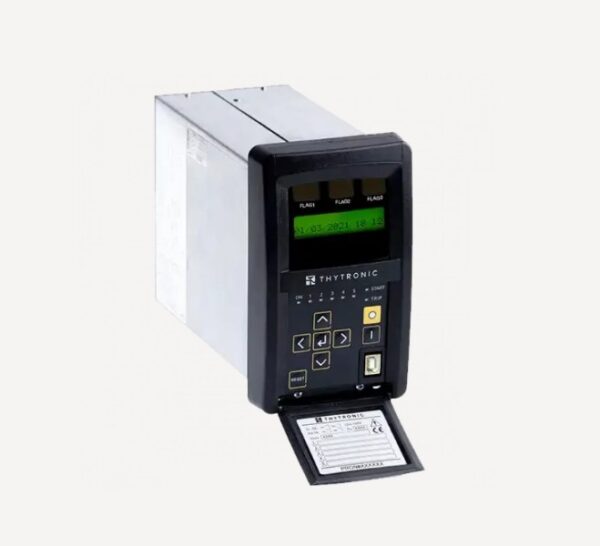

SPR10 Releul numeric rețele radiale

Proiectat pentru rețele radiale, SPR10 asigură protecția alimentatoarelor și a transformatoarelor de putere. De asemenea, oferă protecție la supracurent rezidual:

În sistemele cu împământare solidă, protecția se aplică alimentatoarelor de orice lungime.

În sistemele fără împământare sau cu împământare prin bobină Petersen/rezistență, protecția este limitată la alimentatoarele scurte pentru a preveni declanșările nedorite cauzate de contribuțiile curentului capacitiv în timpul defectelor de împământare externe.

Caracteristici principale

• Autoalimentat de la transformatoare de curent: nu este necesară o tensiune auxiliară externă.
• Independent de dispozitivele UPS, reducând vulnerabilitățile sistemului.
• Imunitate ridicată la interferențele EMC, datorită lipsei conexiunilor de alimentare externe.
• Răspuns rapid la defecte, chiar și în timpul închiderii întrerupătorului la defect.
• Port USB frontal pentru comunicare locală prin intermediul software-ului Thy-Visor.
• Versiuni opționale Dual Power cu alimentare auxiliară.
• Ieșire de impuls pentru indicator de defect extern (indicator).
• Indicatori LCD bistabili opționali pentru indicarea stării fără alimentare (configurații: niciunul, 1 sau 3 indicatori în roșu/negru).
• Design compact pentru o instalare ușoară.
• Două intrări de curent rezidual, configurabile pentru a include sau exclude curentul rezidual din circuitul de alimentare.

FUNCȚII

ELEMENTE STANDARD DE PROTECȚIE ȘI CONTROL

• Supracurent de secvență negativă – 46LT
• Supracurent rezidual maxim – 50N/51N(1)
• Supracurent rezidual calculat – 50N/51N (Comp)
• Supracurent de fază pe partea H și pe partea L – 50/51

CONFIGURAȚIE OPȚIONALĂ PENTRU PACHETUL SW

• Sistem termic cu sonde Pt100 – 26
