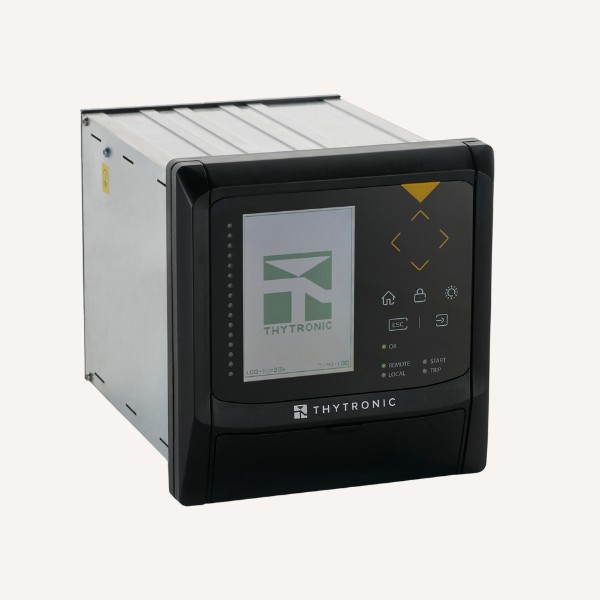

XMR-P Releu de protecție pentru motoare și linii de alimentare

Caracteristici ale releului de protecție XMR-P

Releul multifuncțional XMR-P este utilizat în rețelele electrice cu orice stare a neutru (izolat, legat la pământ cu rezistență de valoare mare sau mică, legat la pământ cu bobină Petersen (neutru compensat) și orice rezistență, conectat direct la pământ) pentru următoarele aplicații tipice:

Protecția liniilor radiale, transformatoarelor
Ca sistem de protecție generală (SPG) certificat CEI 0-16, cu intrări de măsurare de la CT-VT inductive sau de la ThySensor
Deconectarea autoproducătorilor de la rețeaua de distribuție electrică (LoM – Loss of Main); în special, versiunea cu intrări de la ThySensor este certificată CEI 0-16 ca SPG (sistem de protecție generală) și SPI integrat (sistem de protecție a interfeței).
Cu pachetul software opțional, este posibilă, de asemenea, extinderea aplicației sale la:

► Linii de buclă sau linii radiale lungi, generatoare sau transformatoare în paralel, datorită protecțiilor direcționale de fază (67) și de împământare (67N)
► Pentru monitorizarea direcțională a puterii active și/sau reactive
► Ca protecție multifuncțională a motorului sau generatorului.

MĂSURĂRI PRECISE

• Îmbunătățiri pentru protejarea și analizarea funcționării rețelei electrice în condiții de perturbare:
• Până la 8 intrări analogice
• Intrări pentru transformatoare de curent (CT) și transformatoare de tensiune (VT) neconvenționale
• Înregistrarea defectelor prin oscilografie cu 32 de eșantioane pe ciclu
• Măsurare cu 64 de eșantioane pe ciclu pentru precizia elementului de protecție
• Măsurarea puterii și a energiei de clasa 0,5

SECURITATEA COMUNICĂRILOR

• Securitatea comunicațiilor prin protocolul de redundanță și pachetul de securitate cibernetică:
• Redundanță continuă de înaltă disponibilitate (HSR)
• Suport pentru protocolul de redundanță paralelă (PRP)
• Protocolul Rapid Spanning Tree (RSTP)
• Securitate cibernetică avansată integrată

SINCRONIZAREA TIMPULUI

• Soluție îmbunătățită de sincronizare a timpului pentru înregistrarea SOE:
• Protocolul de sincronizare a timpului (PTP) conform standardului IEC 1588
• SNTP

CONECTIVITATE DE REȚEA

• Utilizate pe scară largă în rețelele inteligente și în sistemele de automatizare a substațiilor:
• IEC 61850 Ed. 1/Ed. 2
• IEC 870-5-103
• Modbus (serial/TCP)
• DNP3 (serial/TCP)

FUNCȚII

ELEMENTE STANDARD DE PROTECȚIE ȘI CONTROL

• CEI 0-16
• Supracurent rezidual calculat – 50N/51N (Comp)
• Verificarea sensului de rotație a fazelor – 47
• Subtensiune în secvență pozitivă – 27V1
• Supracurent pe fazele H și L – 50/51
• Suprafrecvență – 81O
• Subfrecvență – 81U
• Supratensiune reziduală – 59N
• Supraveghere VT – 74VT
• SynchroCheck – 25
• Declanșare la distanță
• Supracurent de secvență negativă – 46LT
• Supravegherea CT – 74CT
• Subtensiune – 27
• Subcurent – 37
• Rata de variație a frecvenței – 81R
• Defecțiune întrerupător – BF
• Supratensiune de secvență negativă – 59V2
• Supracurent rezidual maxim – 50N/51N(1)
• Raport curent secvență negativă/pozitivă – I2/I1
• Supraveghere circuit de declanșare – 74TCS
• Salt vectorial – DPHI
• Transformator de imagine termică – 49LT
• Profiluri multiple (A, B, C, D)

CONFIGURAȚIE OPȚIONALĂ PACHET SOFTWARE

• Subimpedanță – 21
• Supraexcitație – 24
• Supraîncărcare activă direcțională – 32P
• Supraîncărcare reactivă direcțională – 32Q
• Subîncărcare reactivă direcțională – 37Q
• Subîncărcare activă direcțională – 37P
• Pierderea câmpului – 40
• Supracurent de secvență negativă motor/generator – 46MG
• Imagine termică motor/generator – 49MG
• Rotor blocat – 51LR(48)/14
• Număr maxim de porniri (Inhibare repornire) – 66
• Supracurent de fază direcțional – 67
• Supracurent direcțional la pământ – 67N

CONFIGURAȚIE OPȚIONALĂ PENTRU PACHETUL HW

• Senzori termici cu sonde Pt100 – 26
• Arc electric
• Defecțiune la pământ a rotorului – 64F

FUNCȚII DE COMUNICARE

• Modbus TCP-IP
• Un port Ethernet cu fibră optică dedicat standardului IEC 61850
• Un port Ethernet local RJ45 pentru comunicarea cu software-ul de configurare ThyVisor
• DNP3 TCP-IP
• IEC 60870-5-103
• IEC 61850 Ed. 1 și Ed. 2
