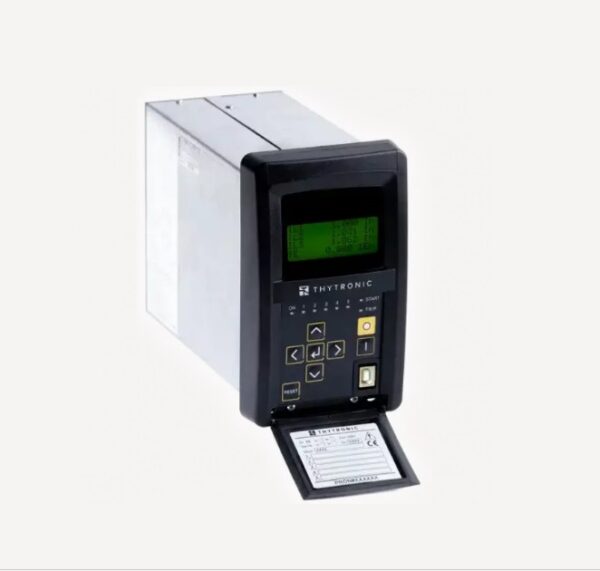

NA011 Releu de protecție pentru linii de alimentare
Releul de protecție NA11 poate fi utilizat pentru protecția liniilor și a transformatoarelor de putere în rețelele radiale.
În sistemele cu neutru legat la pământ, acesta oferă protecție împotriva defectelor la pământ pe linii de orice lungime. În sistemele cu neutru izolat sau conectat prin bobină Petersen și/sau rezistență, releul NA11 asigură protecția liniilor de lungime limitată, prevenind declanșările intempestive datorate contribuției curentului capacitiv al liniei la defectele externe.
- Descriere
- SPECIFICAȚII TEHNICE
Descriere
Sunt prezente următoarele circuite de măsurare:
► Curenți trifazici și o intrare de curent rezidual, cu curent nominal independent (versiuni cu intrări CT tradiționale);
► Curenți trifazici, cu curent nominal (versiuni cu intrări CT de joasă putere – LPCT);
► Două sau cinci (opțional) intrări digitale;
► Un circuit de blocare (logică accelerată).
Caracteristici ale releului de protecție NA11
Relee de protecție Thytronic NA11 oferă un set complet de caracteristici pentru a asigura o protecție fiabilă și un control avansat al sistemului. Pe lângă funcțiile de protecție, acesta include defectarea întrerupătorului (BF), monitorizarea TC (74CT), supravegherea circuitului de declanșare (74TCS), reînchiderea automată (79) și logica programabilă (PLC). În plus, asigură monitorizarea precisă a defectării întrerupătorului și a curentului rezidual și de fază maxim pentru o siguranță optimă.
Opțional, funcția de protecție 26 este disponibilă pentru măsurarea temperaturii mașinii folosind sonde termometrice Pt100. În ceea ce privește capacitățile de comunicare, releul este echipat cu un port USB de tip B, facilitând comunicarea cu software-ul ThyVisor pentru o configurare ușoară și o monitorizare eficientă a sistemului.
FUNCȚII
ELEMENTE STANDARD DE PROTECȚIE ȘI CONTROL
- Supra-curent de fază pe partea H și pe partea L – 50/51
- Supra-curent rezidual maxim – 50N/51N(1)
- Reconectare automată – 79
- Defecțiune întrerupător – BF
- Supraveghere CT – 74CT
- Supravegherea circuitului de declanșare – 74TCS
- Înregistrator de secvență de evenimente (SER)
- Înregistrator de secvență de defecțiuni (SFR)
CONFIGURAȚIE OPȚIONALĂ PACHET SW
- Înregistrator digital de defecțiuni (DFR)
CONFIGURAȚIE OPȚIONALĂ PACHET HW
- Termic cu sonde Pt100 – 26
FUNCȚII DE COMUNICARE
- Modbus TCP-IP
- Un port local USB tip B pentru comunicarea cu software-ul de configurare ThyVisor
- Protocol Modbus RTU RS485 / IEC 870-5-103 / DNP3
