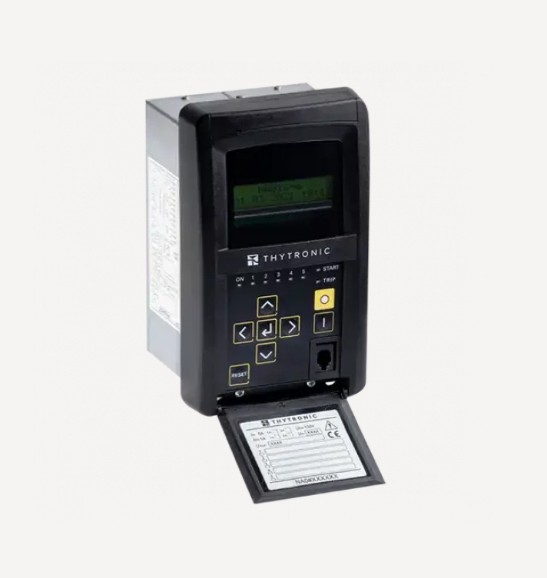

NA011 Releu de protecție pentru linii de alimentare

În sistemele cu neutru liber la pământ, releul de protecție NA011 de la Thytronic împotriva supracurentului rezidual poate fi utilizat pe ramificații de orice lungime, în timp ce în sistemele fără împământare sau cu bobină Petersen și/sau rezistență la pământ, protecția împotriva supracurentului rezidual poate fi utilizată pe ramificații de lungime redusă, pentru a evita declanșările nedorite cauzate de contribuția curentului capacitiv al ramificației în cazul unui defect extern la pământ.

Releul de protecție pentru linii de alimentare NA011 de la Thytronic poate fi furnizat cu intrări de curent tradiționale sau de joasă putere (LPCT): pentru ambele versiuni, curentul rezidual poate fi măsurat direct (prin transformator de curent sau toroid), sau poate fi calculat prin suma vectorială a celor trei curenți de fază.

Caracteristici ale releului de protecție NA011

Releul de protecție Thytronic NA011 prezintă o serie de caracteristici pentru a asigura siguranța și controlul optim, precum reînchiderea automată pentru gestionarea evenimentelor de întrerupere în mod prompt și eficient; supravegherea ne-deschiderii întrerupătorului pentru o gestionare precisă a întreruperilor; prezența curentului rezidual maxim și a celui de fază, pentru a asigura o protecție completă și fiabilă. Relaisul este, de asemenea, echipat cu protocolul Modbus RTU RS232 pentru a facilita comunicarea și monitorizarea sistemului.

FUNCȚII

PROTECȚIE STANDARD ȘI ELEMENTE DE CONTROL

• Curent maxim de fază – 50/51
• Reînchidere automată – 79
• Neînchidere întrerupător – BF
• Curent rezidual maxim – 50N/51N
• Stocare cronologică a evenimentelor (SER)
• Stocare cronologică a defecțiunilor (SFR)

PACHET SOFTWARE DE CONFIGURARE OPȚIONAL

• Înregistrare oscilografică (DFR)

FUNCȚII DE COMUNICARE

• Protocol Modbus RTU RS232
