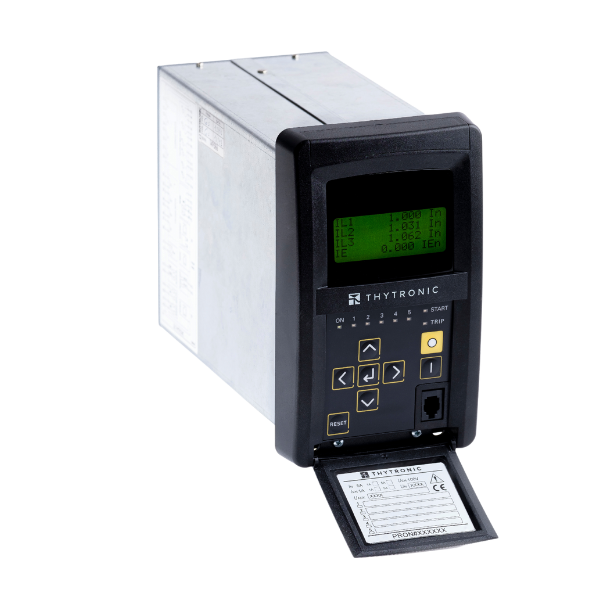

NA20 Releu de protecție pentru surse de alimentare
Releul de protecție NA20 este proiectat pentru a asigura siguranța liniilor și a transformatoarelor de putere în rețelele radiale. În sistemele cu neutru la pământ, acesta oferă protecție împotriva defectelor la pământ pe linii de orice lungime, în timp ce în sistemele cu neutru izolat sau conectat prin bobină Petersen și/sau rezistență, asigură protecție pe linii de lungime limitată, evitând intervențiile inutile cauzate de curentul capacitiv în cazul defectelor externe.
- Descriere
- SPECIFICAȚII TEHNICE
Descriere
Caracteristicile releului de protecție NA20
Reléul de protecție Thytronic NA20 asigură funcții avansate de protecție, precum imaginea termică pentru a garanta siguranța liniilor și a transformatoarelor, monitorizarea curentului minim pentru controlul întrerupătorului și un curent maxim de secvență inversă pentru detectarea defectelor asimetrice și a sarcinilor dezechilibrate. Funcțiile de protecție I2/I1 permit, de asemenea, intervenția în cazul întreruperilor de fază cu sarcină redusă.
FUNCȚII
PROTECȚIE STANDARD ȘI ELEMENTE DE CONTROL
- Curent maxim de fază – 50/51
- Curent rezidual maxim – 50N/51N(1)
- Neactivare întrerupător – BF
- Monitorizare TA de fază – 74CT
- Supraveghere circuit de declanșare – 74TCS
- Curent minim – 37
- Imagine termică pentru linie/transformator – 49LT
- Curent invers maxim – 46
- Curent maxim de secvență inversă transformator – 46LT
- Stocare cronologică a defecțiunilor (SFR)
- Stocare cronologică a evenimentelor (SER)
PACHET SOFTWARE CONFIGURARE OPȚIONALĂ
- Înregistrare oscilografică (DFR)
