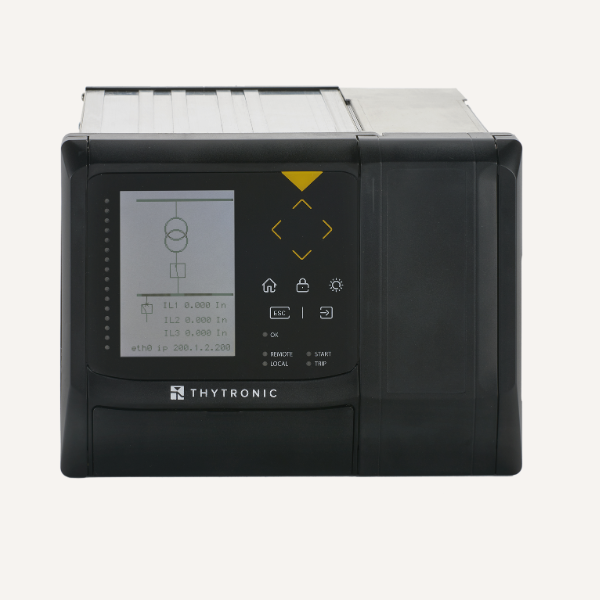

XMR-PS Releu de protecție conexiuni la rețeaua de alimentare

Caracteristici ale releului de protecție XMR-PS

XMR-PS este un releu multifuncțional pentru aplicații speciale, cum ar fi stațiile de conectare la țărm.

Poate gestiona frecvențe și tensiuni de linie diferite printr-un simplu comutator de configurare; este echipat cu un modul de curent pentru a detecta defecțiuni de conectare între sursa principală de la țărm și linia de distribuție a navei. Mai mult, poate fi utilizat în rețele electrice cu orice stare a neutru (izolat, legat la pământ cu rezistență de valoare mare sau mică, legat la pământ cu bobină Petersen (neutru compensat) și orice rezistență, conectat direct la pământ) pentru următoarele aplicații tipice:

►Protecția liniilor radiale, a transformatoarelor
Cu pachetul software opțional, este de asemenea posibilă extinderea
aplicației sale la:
► Linii în buclă sau linii radiale lungi, generatoare sau transformatoare
în paralel, datorită protecțiilor de fază (67) și de pământ (67N)
direcționale
► Pentru monitorizarea direcțională a puterii active și/sau reactive
► Ca protecție multifuncțională pentru motoare sau generatoare

MĂSURĂRI PRECISE

Îmbunătățiri pentru protejarea și analizarea funcționării sistemului electric în condiții de perturbare:
11 intrări analogice
Înregistrare a defecțiunilor prin oscilografie cu 32 de eșantioane pe ciclu
Măsurare cu 64 de eșantioane pe ciclu pentru precizia elementelor de protecție

CONECTIVITATE DE REȚEA

Utilizate pe scară largă în rețelele inteligente și în sistemele de automatizare a substațiilor:

• IEC 61850 Ed. 1/Ed. 2
• IEC 870-5-103
• Modbus (serial/TCP)
• DNP3 (serial/TCP)

SECURITATEA COMUNICĂRII

• Securitatea comunicațiilor prin protocolul de redundanță și pachetul de securitate cibernetică:
• Redundanță continuă de înaltă disponibilitate (HSR)
• Suport pentru protocolul de redundanță paralelă (PRP)
• Protocolul Rapid Spanning Tree (RSTP)
• Securitate cibernetică avansată integrată

SINCRONIZAREA TIMPULUI

• Soluție îmbunătățită de sincronizare a timpului pentru înregistrarea SOE:
• Protocolul de sincronizare a timpului (PTP) conform standardului IEC 1588
• SNTP

FUNCȚII

ELEMENTE STANDARD DE PROTECȚIE ȘI CONTROL

• Supracurent de secvență negativă – 46LT
• Subtensiune de secvență pozitivă – 27V1
• Supracurent rezidual calculat – 50N/51N (Comp)
• Suprafrecvență – 81O
• Factor de putere minim – 55
• Supraveghere CT – 74CT
• Supraveghere VT – 74VT
• Supraveghere circuit de declanșare – 74TCS
• Profiluri multiple (A, B)
• Subtensiune – 27
• Declanșare la distanță
• Supratensiune – 59
• Supratensiune de secvență negativă – 59V2
• Supratensiune medie – 59Uavg
• Supratensiune reziduală – 59N
• Verificare direcție rotație fază – 47
• SynchroCheck – 25
• Raport curent secvență negativă/pozitivă – I2/I1
• Rată de variație frecvență – 81R
• Transformator de imagine termică – 49LT
• Defecțiune întrerupător – BF
• Supracurent controlat de tensiune / de restricție – 51V
• Supracurent de fază partea H și partea L – 50/51
• Salt vectorial – DPHI
• Subcurent – 37
• Subfrecvență – 81U

CONFIGURAȚIE OPȚIONALĂ PENTRU PACHETUL SW

• Supracurent de fază direcțional – 67
• Subimpedanță – 21
• Supracurent de secvență negativă motor/generator – 46MG
• Subputere activă direcțională – 37P
• Subputere reactivă direcțională – 37Q
• Supraputere activă direcțională – 32P
• Pierdere de câmp – 40
• Supratensiune reactivă direcțională -32Q
• Rotor blocat – 51LR(48)/14
• Supratensiune direcțională la împământare – 67N
• Supratensiune – 24
• Număr maxim de porniri (Inhibare repornire) – 66

CONFIGURAȚIE OPȚIONALĂ PENTRU PACHETUL HW

• Sisteme de monitorizare termică cu sonde Pt100 – 26
• Arc electric

FUNCȚII DE COMUNICARE

• Modbus TCP-IP
• Un port Ethernet cu fibră optică dedicat standardului IEC 61850
• Un port Ethernet local RJ45 pentru comunicarea cu software-ul de configurare ThyVisor
• DNP3 TCP-IP
• IEC 60870-5-103
• IEC 61850 Ed. 1 și Ed. 2
