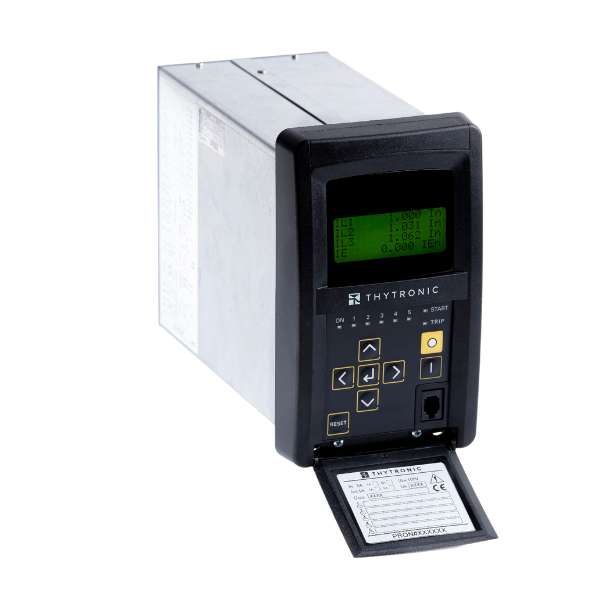

Releu de protecție pentru motoare NM20
Releul de protecție NM20 poate fi utilizat pentru protecția motoarelor asincrone și sincrone de mare putere în rețelele de medie tensiune, fiind adecvat pentru linii de orice lungime în sisteme cu neutru izolat, cu împământare solidă, cu bobină Petersen și/sau cu împământare prin rezistență.
- Descriere
- SPECIFICAȚII TEHNICE
Descriere
Caracteristici ale releului de protecție a motorului NM20
Caracteristicile sale standard și de control includ gestionarea subtensiunii și a subtensiunii de secvență pozitivă, subputere activă direcțională și reglarea subcurentului. De asemenea, oferă detectarea pierderii de câmp, supratensiune de secvență negativă pentru motoare și generatoare, controlul numărului maxim de porniri cu posibilitatea de a inhiba repornirea și direcționalitatea împământării.
Relee NM20 de la Thytronic monitorizează, de asemenea, supra- și subfrecvența, funcționarea întrerupătorului și circuitul de declanșare. În plus, oferă opțiunea de a integra funcția de protecție termică 26 pentru măsurarea temperaturii mașinii prin intermediul sondelor termometrice Pt100. Opțiunile de configurare hardware și software oferă posibilități suplimentare de personalizare.
FUNCȚII
ELEMENTE STANDARD DE PROTECȚIE ȘI CONTROL
► Înregistrator de secvențe de defect (SFR)
► Înregistrator de secvențe de evenimente (SER)
► Subtensiune în secvență pozitivă – 27V1
► Supracurent pe faza H și pe faza L – 50/51
► Suprafrecvență – 81O
► Subfrecvență – 81U
► Supratensiune reziduală – 59N
► Supraveghere VT – 74VT
► Supracurent direcțional la pământ – 67N
► Supratensiune – 59
► Supraveghere CT – 74CT
► Subtensiune – 27
► Subtensiune activă direcțională – 37P
► Număr maxim de porniri (Inhibare repornire) – 66
► Subcurent – 37
► Defecțiune întrerupător – BF
► Supratensiune de secvență negativă – 59V2
► Pierdere de câmp – 40
► Supracurent rezidual maxim – 50N/51N(1)
► Factor de putere minim – 55
► Supravegherea circuitului de declanșare – 74TCS
CONFIGURAȚIE OPȚIONALĂ PACHET SW
► Înregistrator digital de defecte (DFR)
CONFIGURAȚIE OPȚIONALĂ PACHET HW
► Termic cu sonde Pt100 – 26
COMMUNICATION FUNCTIONS
► Modbus TCP-IP
► One USB Type B local port for communication with ThyVisor setup software
► Modbus protocol RTU RS485 / IEC 870-5-103 / DNP3
► IEC61850 Ed.1 & Ed. 2
