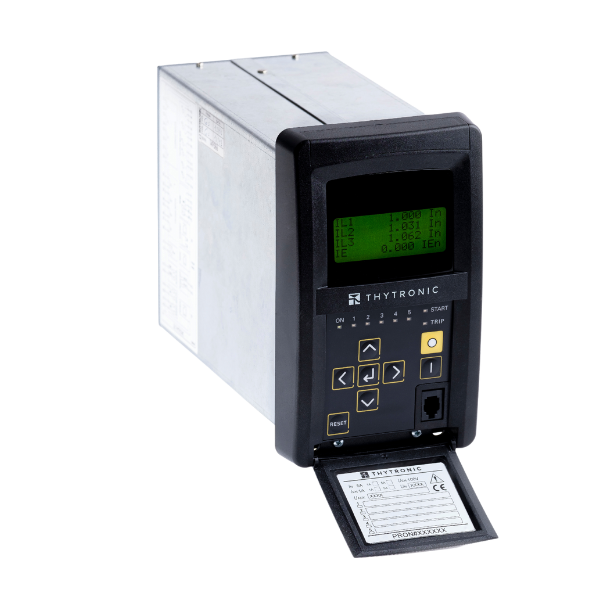

Releu de protecție pentru motoare NM10
Releul de protecție NM10 este ideal pentru protejarea motoarelor de dimensiuni mici și medii în rețelele radiale de medie și joasă tensiune. Poate fi utilizat pe linii de lungimi variabile în sisteme cu neutru legat la pământ sau cu neutru legat la pământ cu rezistență redusă, precum și pe linii mai scurte în sisteme cu neutru izolat, bobine Petersen sau legare la pământ cu rezistență ridicată.
- Descriere
- SPECIFICAȚII TEHNICE
Descriere
Caracteristici ale releului de protecție a motorului NM10
Releul de protecție Thytronic NM10 oferă un set complet de caracteristici pentru a asigura siguranța și fiabilitatea motoarelor și generatoarelor. Caracteristicile sale standard de protecție și control includ monitorizarea subcurentului, a curentului maxim de secvență inversă, precum și o funcție specifică de imagine termică pentru motoare și generatoare.
În plus, include monitorizarea supracurentului maxim de fază și rezidual, capacitatea de a bloca rotorul și gestionarea numărului maxim de porniri cu posibilitatea de a inhiba repornirea. Dispozitivul include funcții precum gestionarea defectării întrerupătorului de circuit, supravegherea CT și supravegherea circuitului de declanșare. Opțiunile de configurare hardware și software oferă, de asemenea, posibilitatea de a integra funcția de protecție termică pentru măsurarea temperaturii mașinii prin intermediul sondelor termometrice Pt100.
FUNCȚII
ELEMENTE STANDARD DE PROTECȚIE ȘI CONTROL
► Subcurent – 37
► Imagine termică motor/generator – 49MG
► Supracurent de fază pe partea H și pe partea L – 50/51
► Supracurent rezidual maxim – 50N/51N(1)
► Rotor blocat – 51LR(48)/14
► Număr maxim de porniri (Inhibare repornire) – 66
► Defecțiune întrerupător – BF
► Supraveghere CT – 74CT
► Supraveghere circuit de declanșare – 74TCS
► Înregistrator secvență de evenimente (SER)
► Înregistrator secvență de defecțiuni (SFR)
CONFIGURAȚIE OPȚIONALĂ PENTRU PACHETUL HW
► Sistem termic cu sonde Pt100 – 26
CONFIGURAȚIE OPȚIONALĂ PENTRU PACHETUL SW
► Înregistrator digital de defecțiuni (DFR)
FUNCȚII DE COMUNICARE
► Modbus TCP-IP
► Un port local USB tip B pentru comunicarea cu software-ul de configurare ThyVisor
► Protocol Modbus RTU RS485 / IEC 870-5-103 / DNP3
