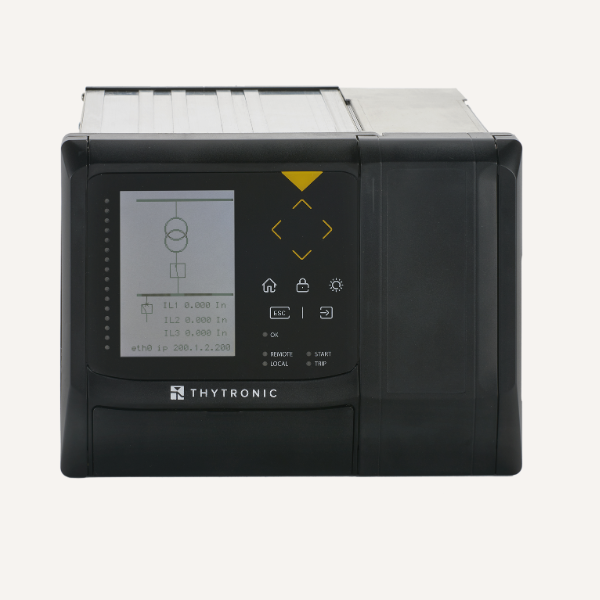

Releu de protecție pentru transformatoare XMR-T

Caracteristicile releului de protecție pentru transformatoare XMR-T

Releul de protecție pentru transformatoare Thytronic XMR-T este soluția avansată concepută pentru a garanta siguranța transformatoarelor. Caracteristicile sale includ o precizie remarcabilă a măsurătorilor, permițând până la 12 intrări analogice și înregistrarea detaliată a 32 de eșantioane pe perioadă în timpul defecțiunilor, asigurând o protecție fiabilă în condiții de perturbare. Securitatea comunicațiilor este garantată prin protocoale de redundanță precum HSR, PRP și RSTP, împreună cu măsuri solide de securitate cibernetică integrate.
O soluție avansată de sincronizare temporală, incluzând protocolul PTP conform IEC1588 și SNTP, oferă o precizie ridicată în înregistrarea evenimentelor. Relaisul este pe larg compatibil cu rețelele Smart Grid și sistemele de automatizare a substațiilor, adoptând protocoale precum IEC61850, IEC 870-5-103, Modbus și DNP3.

Funcțiile sale de protecție și control includ o gamă largă de parametri, printre care curenți și tensiuni maxime și minime, monitorizarea frecvențelor, intervenții la distanță și diferențiale, garantând o protecție completă și personalizată. Datorită modularității hardware și software, este posibilă integrarea diferitelor funcționalități în funcție de cerințele specifice.

PRECIZIA MĂSURĂTORILOR

► Îmbunătățiri privind protecția și analiza funcționării sistemului electric în condiții de perturbare:
► Până la 12 intrări analogice
► Înregistrare în oscilograf a 32 de eșantioane pe perioadă în timpul defecțiunilor
64 de eșantioane pe ciclu Măsurarea preciziei elementului de protecție
► IEC 61850 Ed. 1 și Ed. 2

SECURITATEA COMUNICĂRII

► Securitatea comunicațiilor prin protocolul de redundanță și pachetul Cyber Security:
► Suport pentru redundanță fără întreruperi cu disponibilitate ridicată (HSR)
► Suport pentru protocolul de redundanță paralelă (PRP)
► Protocolul Rapid Spanning Tree (RSTP)
► Securitate informatică avansată integrată

SINCRONIZARE

► Soluție îmbunătățită de sincronizare temporală pentru înregistrarea SOE:
► Protocol de sincronizare temporală de precizie PTP conform IEC 1588
► SNTP

CONECTIVITATE DE REȚEA

► Utilizat pe scară largă în rețelele inteligente (Smart Grid) și în sistemele de automatizare ale substațiilor;
► IEC 61850 Ed. 1/Ed. 2
► IEC 870-5-103
► Modbus (serial/TCP)
► DNP3 (serial/TCP)

FUNCȚII

PROTECȚIE STANDARD ȘI ELEMENTE DE CONTROL

► Curent maxim de fază – 50/51
► Frecvență maximă – 81O
► Frecvență minimă – 81U
► Tensiune reziduală maximă – 59N
► Monitorizare tensiune de linie – 74VT
► Declanșare la distanță
► Detectarea armonicii a doua
► Curent maxim de secvență inversă a transformatorului – 46LT
► Diferențial procentual pentru motor/generator/transformator – 87M-87G-87T
► Tensiune maximă – 59
► Monitorizare TA de fază – 74CT
► Tensiune minimă – 27
► Pământ restrâns cu impedanță scăzută – 64REF
► Curent minim – 37
► Eșec de deschidere a întrerupătorului – BF
► Tensiune maximă de secvență inversă – 59V2
► Curent rezidual maxim – 50N/51N (1)
► Curent de secvență inversă / secvență directă – I2/I1
► Supravegherea circuitului de declanșare – 74TCS
► Flux maxim (V/Hz) – 24
► Curent rezidual maxim – 50N/51N(2)
► Imagine termică pentru linie/transformator – 49LT
► Profiluri multiple de reglare (A, B, C, D)

PACHET SOFTWARE CONFIGURARE OPȚIONALĂ

• Termică (sonde termometrice Pt100) – 26

PACHET HARDWARE CONFIGURARE OPȚIONALĂ

• Termică (sonde termometrice Pt100) – 2

PACHET SOFTWARE CONFIGURAȚIE OPȚIONALĂ

► Termică (sonde termometrice Pt100) – 26

FUNCȚII DE COMUNICARE

► Modbus TCP-IP
► Un port Ethernet cu fibră optică dedicat standardului IEC 61850
► Un port Ethernet local RJ45 pentru comunicarea cu software-ul de configurare ThyVisor
► DNP3 TCP-IP
► IEC 60870-5-103
► IEC 61850 Ed. 1 și Ed. 2
